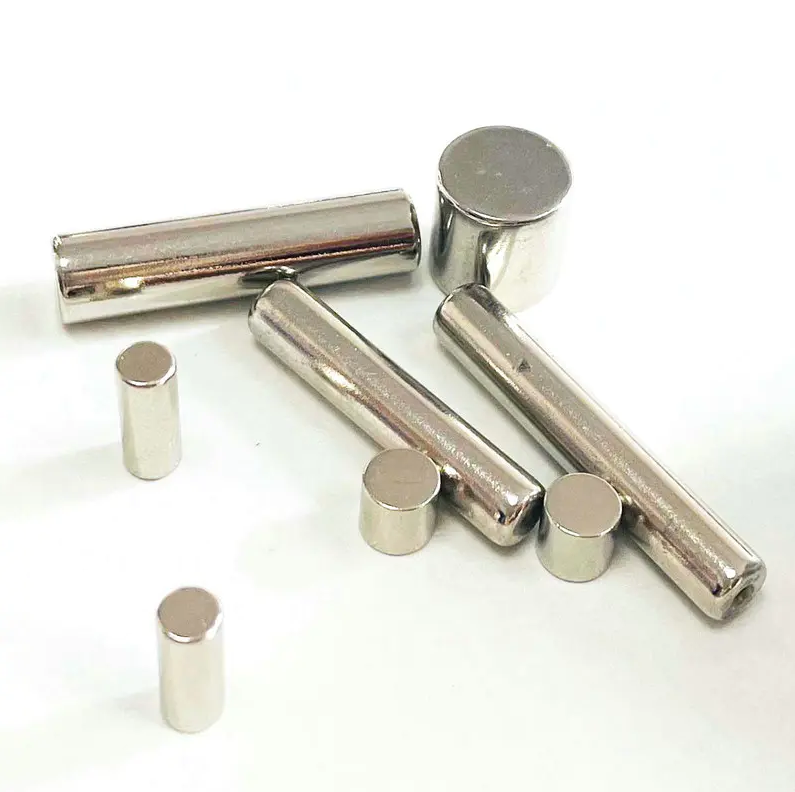

Magneti cilindrici al neodimio: perché sono così potenti?

Magneti cilindrici al neodimio sono eccezionalmente resistenti perché sono realizzati con una lega di neodimio-ferro-boro (NdFeB) — il materiale magnetico permanente più potente mai scoperto . La loro geometria cilindrica concentra il flusso magnetico lungo un unico asse e la loro elevata coercività garantisce che il campo rimanga stabile anche sotto stress meccanico o forze magnetiche opposte. In breve, sia il materiale che la forma lavorano insieme per produrre una forza magnetica ben oltre ciò che possono ottenere i tradizionali magneti in ferrite o alnico.

La struttura cristallina NdFeB: dove inizia la forza

La fondazione dell'a magnete cilindrico al neodimio Il potere di sta nella sua struttura atomica. I magneti NdFeB sono costruiti attorno a un reticolo cristallino tetragonale (Nd₂Fe₁₄B), in cui gli atomi di ferro forniscono il momento magnetico primario mentre gli atomi di neodimio creano una massiccia anisotropia magnetocristallina, il che significa che gli elettroni preferiscono fortemente allinearsi lungo un asse specifico.

Questa anisotropia è il principale elemento di differenziazione. Ciò rende energeticamente molto difficile ruotare i domini magnetici lontano dalla loro direzione preferita, il che si traduce direttamente in un’elevata coercività (resistenza alla smagnetizzazione). Gli atomi di boro stabilizzano il reticolo cristallino, prevenendo il collasso strutturale sotto stress termico o meccanico.

In confronto, i comuni magneti in ferrite hanno un’anisotropia molto inferiore, motivo per cui un piccolo cilindro al neodimio può facilmente estrarre un blocco di ferrite molte volte più grande.

Principali proprietà magnetiche: i numeri dietro il potere

Tre proprietà misurabili definiscono le prestazioni di un magnete. Magneti cilindrici al neodimio guida in tutti e tre:

Il prodotto energetico (BHmax) è la cifra più significativa: misura la quantità di energia magnetica utilizzabile immagazzinata per unità di volume. I magneti al neodimio di grado N52 raggiungono fino a 440 kJ/m³ , più di dieci volte quella di un tipico magnete in ferrite. Questo è il motivo per cui i cilindri al neodimio possono generare forti forze di tenuta da un corpo molto compatto.

Come la forma cilindrica amplifica le prestazioni

La forma non è un fattore passivo: determina attivamente il modo in cui il flusso magnetico viene diretto e concentrato. La forma cilindrica offre specifici vantaggi geometrici:

Concentrazione del flusso assiale

Quando un magnete cilindrico viene magnetizzato assialmente (attraverso le sue facce piane), tutto il flusso esce da una faccia circolare e ritorna attraverso l'altra. Ciò crea un campo strettamente focalizzato e ad alta densità su ciascun polo. Un cilindro con a rapporto diametro/lunghezza prossimo a 1:1 tende a massimizzare l'intensità del campo ai poli per un dato volume di materiale.

Fattore di smagnetizzazione ridotto

Tutti i magneti generano un campo smagnetizzante interno che agisce contro la loro stessa magnetizzazione. I cilindri allungati (dove l'altezza supera notevolmente il diametro) hanno un fattore di smagnetizzazione inferiore lungo la direzione assiale. Ciò significa che una parte maggiore dell'energia magnetica intrinseca del magnete contribuisce al campo esterno anziché essere sprecata combattendo l'opposizione interna.

Opzione di magnetizzazione radiale

Magneti cilindrici può anche essere magnetizzato radialmente, con il polo nord sulla superficie esterna curva e il polo sud al centro (o viceversa). Questa configurazione è ampiamente utilizzata nei motori elettrici e nei sensori dove è richiesto un campo radiale rotante e uniforme. La simmetria circolare del cilindro è particolarmente adatta a questa applicazione.

Processo di produzione: come la lega grezza diventa un magnete ad alte prestazioni

La forza di un magnete cilindrico al neodimio finito non è automatica, ma dipende da un processo di produzione strettamente controllato:

1. Fusione e colata di leghe — Neodimio, ferro e boro vengono fusi insieme e fusi in lingotti o fusi in strisce sottili per creare una microstruttura uniforme.
2. Macinazione in polvere fine — La lega viene polverizzata fino a raggiungere una dimensione delle particelle di circa 3–5 micrometri. Ogni particella è idealmente un singolo dominio magnetico, essenziale per la massima coercività.
3. Allineamento in un campo magnetico — La polvere viene pressata nella forma mentre un forte campo esterno allinea tutti gli assi del cristallo nella stessa direzione. Questo passaggio è fondamentale: i grani disallineati riducono direttamente la forza finale del magnete.
4. Sinterizzazione — Il compatto pressato viene riscaldato a circa 1.000–1.100°C, fondendo le particelle in un corpo denso e solido senza scioglierle. Un trattamento termico post-sinterizzazione ottimizza la chimica del bordo del grano.
5. Lavorazione e rivestimento — Il NdFeB sinterizzato è fragile e soggetto a corrosione. I cilindri vengono tagliati su dimensioni precise e quindi rivestiti, più comunemente con nichel-rame-nichel o zinco, per proteggerli dall'ossidazione.
6. Magnetizzazione finale — Il cilindro finito viene inserito in un magnetizzatore pulsato che satura il materiale applicando un campo più forte della soglia di coercività, bloccando i domini in un allineamento permanente.

Ogni passaggio influisce sul voto finale. La differenza tra un magnete N35 e un magnete N52 deriva in gran parte dalla purezza della polvere, dalla precisione dell'allineamento e dalle condizioni di sinterizzazione, non da materiali fondamentalmente diversi.

Sistema di valutazione: cosa significa effettivamente da N35 a N52

I magneti al neodimio sono venduti in gradi standardizzati. Il numero che segue "N" si riferisce direttamente al prodotto energetico massimo in megagauss-oersteds (MGOe):

• N35 — Prodotto energetico di ~35 MGOe (≈ 279 kJ/m³). Grado entry-level, ampiamente disponibile e conveniente.
• N42 — Prodotto energetico di ~42 MGOe (≈ 334 kJ/m³). Un popolare equilibrio tra forza e disponibilità.
• N52 — Prodotto energetico di ~52 MGOe (≈ 414 kJ/m³). Il grado più alto disponibile in commercio, che richiede una lega estremamente pura e una lavorazione precisa.

I suffissi aggiuntivi delle lettere denotano la resistenza alla temperatura: i gradi semplici "N" sono classificati fino a 80°C, mentre i gradi "M", "H", "SH", "UH" ed "EH" tollerano fino a 200°C. Una maggiore resistenza alla temperatura si ottiene aggiungendo disprosio o terbio, che aumentano la coercività al costo di un prodotto energetico leggermente ridotto.

Forza nel mondo reale: esempi pratici

Le proprietà magnetiche astratte diventano significative quando vengono tradotte in forze di tenuta reali. I seguenti esempi illustrano cosa possono fare i magneti cilindrici al neodimio nelle tipiche dimensioni commerciali:

Si noti che queste forze di trazione sono misurate in condizioni ideali (superficie in acciaio piana e pulita, contatto completo). Anche un piccolo traferro riduce drasticamente la forza effettiva — uno spazio di 1 mm può ridurre la forza di trazione del 50% o più a seconda delle dimensioni e del grado del magnete.

Limitazioni che influiscono sulla forza nel mondo reale

Nonostante le loro prestazioni eccezionali, i magneti cilindrici al neodimio hanno limiti fisici ben definiti di cui ingegneri e utenti devono tenere conto:

Sensibilità alla temperatura

I magneti al neodimio standard di grado N iniziano a perdere la magnetizzazione in modo reversibile al di sopra di circa 80°C. Se riscaldato oltre il Temperatura di Curie di 310–340°C , sono permanentemente smagnetizzati. Al contrario, i magneti in Alnico rimangono funzionali fino a 550°C. Per le applicazioni ad alta temperatura sono necessarie varianti di qualità superiore con aggiunte di disprosio.

Fragilità e fragilità

Il NdFeB sinterizzato ha una microstruttura simile alla ceramica. I magneti cilindrici possono rompersi o frantumarsi se si incastrano improvvisamente o cadono su superfici dure. Questa non è una debolezza delle loro proprietà magnetiche: è una limitazione meccanica del processo di sinterizzazione che deve essere gestita con una manipolazione e un montaggio adeguati.

Corrosione senza rivestimento

Il NdFeB non rivestito si ossida rapidamente in ambienti umidi, formando una superficie polverosa che degrada sia l'integrità strutturale che le prestazioni magnetiche. I rivestimenti in nichel o zinco applicati durante la produzione sono funzionali, non semplicemente estetici: i danni al rivestimento possono innescare una corrosione che indebolisce progressivamente il magnete.

Perché i magneti cilindrici al neodimio superano le altre forme per molti usi

Rispetto ai dischi magnetici (rapporto altezza/diametro molto basso), ai parallelepipedi magnetici o agli anelli magnetici, i cilindri offrono una pratica combinazione di vantaggi:

• Geometria del campo prevedibile — La simmetria assiale rende semplici i calcoli del campo magnetico, il che è utile per la progettazione ingegneristica.
• Facce polari forti — Le estremità circolari piatte concentrano bene il flusso, producendo un'elevata intensità di campo superficiale utile per il rilevamento e il bloccaggio.
• Rapporti d'aspetto versatili — Modificando il rapporto lunghezza/diametro, lo stesso materiale può essere ottimizzato per diversi profili di campo: i cilindri corti producono un campo ampio e poco profondo mentre i cilindri lunghi producono un campo più stretto e profondo.
• Compatibilità con sistemi rotazionali — I cilindri si adattano naturalmente ai fori, agli alloggiamenti e ai rotori, rendendoli un fattore di forma standard in motori, attuatori ed encoder.

I dischi magnetici, sebbene simili, hanno un fattore di smagnetizzazione più elevato a causa della loro ampia area frontale rispetto al loro spessore, che li rende un po' meno efficienti per unità di volume di materiale. Per le applicazioni in cui contano sia la forza di trazione che la lunghezza compatta, la geometria del cilindro è spesso la scelta ottimale.
