Come scegliere il magnete NdFeB giusto per la tua applicazione?

La scelta del giusto magnete NdFeB (neodimio ferro boro) dipende da cinque fattori fondamentali: grado (forza magnetica), temperatura operativa massima, tipo di rivestimento, forma e dimensioni e direzione di magnetizzazione . Se applichi correttamente questi cinque parametri, il magnete funzionerà in modo affidabile nella tua applicazione per anni. Se ne perdi anche uno, rischierai la smagnetizzazione, la corrosione o il disadattamento meccanico. Questa guida ti guida attraverso ogni decisione in modo sistematico.

Comprendere il sistema dei voti prima di ogni altra cosa

Magneti NdFeB sono classificati per grado, espressi come un numero seguito da una o due lettere, ad esempio N35, N42, N52 o N35SH. Il numero indica il prodotto energetico massimo in MGOe (Megagauss-Oersteds) , che è una misura diretta della densità di energia magnetica. Le lettere indicano la classe di prestazione termica del magnete.

Ecco una ripartizione dei gradi comuni e dei loro tipici prodotti energetici:

Una regola pratica: non scegliere automaticamente il voto più alto . I gradi più alti sono più difficili da lavorare, più fragili e possono avere una coercività inferiore, il che significa che si smagnetizzare più facilmente a temperature elevate. Abbina il grado all'effettiva intensità di campo richiesta nel tuo progetto.

Adatta la temperatura nominale al tuo ambiente operativo

La temperatura è la specifica più comunemente trascurata durante la selezione Magneti NdFeB . I magneti standard di grado N (nessun suffisso) hanno una temperatura operativa massima di solo 80°C . L'esposizione a temperature più elevate provoca una smagnetizzazione irreversibile, un guasto che non può essere corretto senza rimagnetizzazione.

Il suffisso della lettera nel grado indica la classe di coercività alle alte temperature:

• Nessun suffisso (ad esempio, N42): Temperatura massima di esercizio 80°C
• M (ad esempio, N42M): Fino a 100°C
• H (ad esempio, N42H): Fino a 120°C
• SH (ad esempio, N38SH): Fino a 150°C
• UH (ad esempio N35UH): Fino a 180°C
• EH (ad esempio, N33EH): Fino a 200°C
• AH (ad esempio, N30AH): Fino a 220°C

Ad esempio, il motore di trazione di un veicolo elettrico può rilevare temperature di 120–150°C all'interno del gruppo rotore. In questo caso, la scelta appropriata è la qualità N42H o N38SH. L'utilizzo di un N42 standard comporterebbe una perdita di campo entro il primo ciclo operativo a temperature elevate.

Tieni conto anche dei magneti coefficiente di temperatura rimanente , che in genere è compreso tra −0,11% e −0,12% per ° C per NdFeB. Un magnete valutato a 1,30 T a 20°C produrrà circa 1,17 T a 120°C: una riduzione del 10% che deve essere presa in considerazione nella progettazione del circuito magnetico.

Seleziona il rivestimento corretto per il tuo ambiente

Magneti NdFeB sono altamente suscettibili alla corrosione. La lega di base contiene ferro e terre rare che arrugginiscono rapidamente in ambienti umidi o chimicamente aggressivi senza rivestimento protettivo. La scelta del rivestimento sbagliato è una delle principali cause di guasto prematuro del magnete sul campo.

Opzioni di rivestimento comuni e loro caratteristiche

Si noti che lo spessore del rivestimento influisce direttamente sulle tolleranze dimensionali. Se il tuo progetto prevede spazi ristretti, ad esempio una fessura del rotore con una tolleranza di 0,1 mm, lo strato di nichel da 20 μm deve essere preso in considerazione nelle dimensioni lavorate del magnete.

Definisci la forma e le dimensioni in base al tuo circuito magnetico

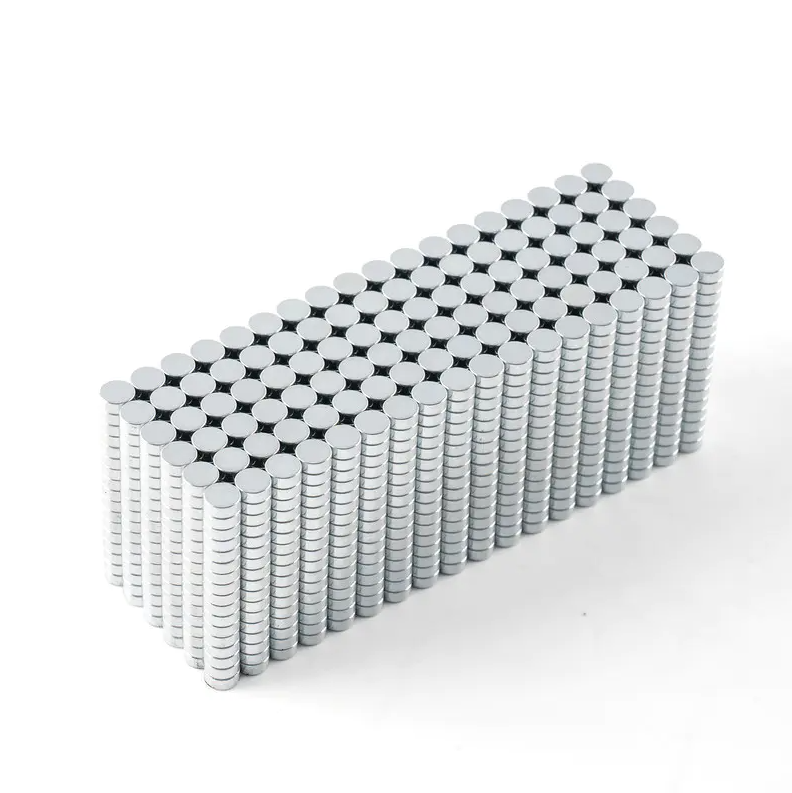

Magneti NdFeB sono prodotti in un'ampia gamma di forme standard: blocchi, dischi, anelli, archi, aste e profili personalizzati. La forma scelta deve servire alla geometria del circuito magnetico e non viceversa.

Le principali considerazioni dimensionali includono:

• Rapporto lunghezza/diametro (L/D) per magneti cilindrici: Un rapporto L/D superiore a 0,7 è generalmente preferito per evitare l'autosmagnetizzazione dovuta al fattore di forma.
• Magneti ad arco per motori: Il raggio interno ed esterno, l'angolo dell'arco (ad esempio, 45°, 60°, 90°) e lo spessore influiscono tutti sulla densità del flusso nel traferro. Anche una deviazione di 1° nell'angolo dell'arco può spostare la forma d'onda della forza elettromotrice posteriore in un motore BLDC.
• Anello magnetico per macchine a flusso assiale: L'uniformità dello spessore della parete di ±0,05 mm è spesso fondamentale per prestazioni bilanciate.
• Gradi di tolleranza: Le tolleranze standard sono tipicamente ±0,1 mm per NdFeB sinterizzato. La rettifica di precisione può raggiungere ±0,02 mm ma aumenta i costi e i tempi di consegna.

Per trattenere i magneti utilizzati in dispositivi o serrature, la forza di trazione dipende fortemente dal traferro. Un disco magnetico con forza di trazione nominale di 10 kg con un traferro di 0 mm produrrà meno di 1 kg con un traferro di 3 mm: un fattore di caduta pari a dieci a causa della sola riluttanza del traferro.

Specifica la direzione di magnetizzazione per il tuo assieme

Magneti NdFeB possono essere magnetizzati in diverse direzioni rispetto alla loro geometria. Le opzioni più comuni sono assiale (attraverso lo spessore), diametrale (attraverso il diametro) e radiale (dal centro verso l'esterno). Se si specifica la direzione di magnetizzazione errata, si otterrà un magnete che non potrà essere utilizzato nell'assemblaggio, anche se tutti gli altri parametri sono corretti.

• Magnetizzazione assiale: Standard per la maggior parte dei dischi e dei blocchi magnetici. I poli nord e sud si trovano sulle facce piane.
• Magnetizzazione diametrale: Comune per aste cilindriche utilizzate in sensori e attuatori lineari. I poli sono sui lati opposti del cilindro.
• Magnetizzazione radiale: Utilizzato nei magneti ad anello per motori CC e in alcune configurazioni di altoparlanti. Richiede dispositivi di magnetizzazione specializzati ed è più complesso da produrre.
• Magnetizzazione multipolare: Applicato ad anelli o archi in motori passo-passo e applicazioni encoder. Un singolo anello può avere 8, 16 o anche 32 poli con regioni alternate nord-sud.

Confermare sempre la direzione della magnetizzazione con un misuratore Gauss o una sonda Hall prima di integrare i magneti in un gruppo, soprattutto nelle configurazioni multipolari in cui gli errori di polarità possono causare uno squilibrio del rotore.

Tenere conto delle proprietà meccaniche e dei vincoli di movimentazione

I magneti NdFeB sono materiali sinterizzati simili alla ceramica. Lo sono duro ma fragile , con una resistenza alla compressione di circa 1.050 MPa ma una resistenza alla flessione di soli 250 MPa. Ciò significa che possono resistere bene alla compressione, ma si rompono o si scheggiano in caso di flessione, impatto o sollecitazione di trazione.

Requisiti pratici di gestione per pianificare:

• I magneti di grandi dimensioni (superiori a 50 mm in qualsiasi dimensione) richiedono dispositivi di fissaggio o distanziatori durante l'assemblaggio per prevenire l'attrazione incontrollata e la frattura da impatto.
• Magneti NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Il fissaggio adesivo è comune per il montaggio; tuttavia, l'adesivo deve essere valutato per la temperatura operativa e la dilatazione termica differenziale tra il magnete (coefficiente ~5 × 10⁻⁶/°C) e l'alloggiamento in acciaio (~11 × 10⁻⁶/°C).
• Pacemaker, carte di credito e orologi meccanici devono essere tenuti ad almeno 10-15 cm di distanza durante la manipolazione di magneti di alta qualità.

Utilizzare un quadro decisionale per convergere sulle giuste specifiche

Durante l'approvvigionamento Magneti NdFeB per una nuova applicazione, l'elaborazione di queste domande in ordine eliminerà sistematicamente le opzioni inadatte:

1. Qual è la temperatura massima che raggiungerà il magnete in servizio? → Determina il suffisso del grado (nessun suffisso, M, H, SH, UH, EH o AH).
2. Quale densità di flusso o forza di trazione è richiesta nel punto di lavoro? → Determina il prodotto energetico minimo e quindi il grado numerico (es. N35 vs. N48).
3. Qual è l'esposizione ambientale? → Ciò determina il rivestimento (Ni per interni asciutti, epossidico o Parylene per ambienti umidi o chimici).
4. Quale forma e direzione di magnetizzazione richiede il circuito magnetico? → Ciò determina la geometria e l'orientamento.
5. Quali sono le tolleranze dimensionali richieste? → Ciò determina se sono sufficienti tolleranze di sinterizzazione standard o è necessaria una rettifica di precisione.
6. Quale quantità è richiesta e con quale frequenza di consegna? → Ciò influisce sul fatto che le dimensioni standard del catalogo o gli strumenti personalizzati siano più pratici.

Si consiglia vivamente di eseguire una simulazione magnetica a elementi finiti (FEM) utilizzando i dati effettivi della curva B-H per il grado selezionato (e non ipotesi semplificate) prima di finalizzare le specifiche per qualsiasi applicazione ad alto volume o critica per la sicurezza.

Verificare la qualità attraverso test standardizzati

Una volta identificata una specifica target, richiedere rapporti di test sui materiali certificati (CMTR) o dati di test di terze parti che confermino i seguenti parametri per ciascun lotto di produzione:

• Rimanenza (Br) - verificato tramite un flussimetro calibrato, non solo una lettura Gauss di superficie
• Coercività (Hcb e Hcj) — la coercività intrinseca Hcj è particolarmente critica per i gradi ad alta temperatura
• Prodotto energetico massimo (BHmax) — deve rientrare nella finestra dei voti dichiarata
• Risultati del test in nebbia salina — ASTM B117 o equivalente, corrispondente alle specifiche del rivestimento
• Rapporto di controllo dimensionale — dimensioni critiche verificate rispetto alle tolleranze del disegno mediante CMM o misurazione ottica

La coerenza tra i lotti è una sfida nota nella produzione di NdFeB sinterizzato. Le proprietà magnetiche possono variare del ±3–5% tra i lotti del forno, il che è significativo nelle applicazioni di precisione. Specificare i criteri di ispezione in entrata nell'ordine di acquisto, e non semplicemente fare affidamento sull'autocertificazione del fornitore, è un passo pratico che previene errori di assemblaggio a valle.
